產品特點

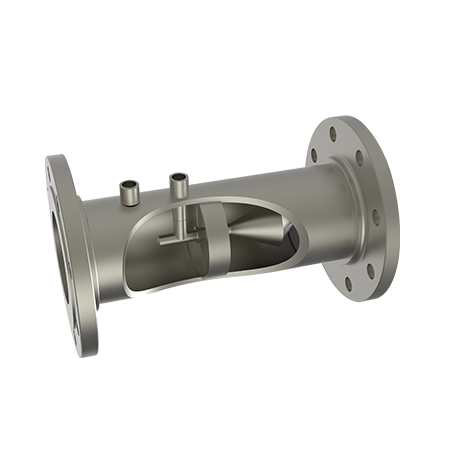

1.LGV型V形內錐流量計按不同的等效直徑比,不同的前后錐角,分別進行大量的試驗研究,最終確定出不同直徑比下前后錐角最優組合，使量程比更寬，測量精度更高。

2.采用了前后均帶支撐的錐體固定方式，這樣會使錐體固定非常牢固可靠，同時減少錐體振動對測量的影響。同時也充分考慮了前后支撐對流場的影響。保證測量精度。

3.LGV型V形內錐流量計設計時充分考慮了可膨脹性系數ε對氣體流量測量的影響。利用正壓法音速噴嘴氣體流量標準裝置進行可膨脹系數的實流實驗。

4.具有較寬的范圍度，LGV型V形內錐流量計是基于邊壁逐漸收縮方式節流，使得整個負壓區的旋渦干擾得到了很好的抑制，對靜壓的測量影響就變得很小了，即使在很小流量狀態下，也能得到很高的信噪比，使得測量能正常進行。

5.LGV型V形內錐流量計特有的邊壁節流結構，具有對流體流動狀態的整流功能，因此僅需要極短的直管段，前3D后2D

6.壓力損失小,利于節能，LGV型V形內錐流量計的結構特點是流線型節流件，所以它的壓力損失?。s為孔板的1/3），因此對于那些“低壓力、大流量”流體流量用它來測量所具有很大優勢。

7.LGV型V形內錐流量計特有結構所形成的邊界層效應，使節流件關鍵部位不會磨損，因此可以保持幾何尺寸長期不變，因此能長期穩定工作而無須標定；同時流量計無可動部件（不含任何電子器件），是純機械體，因此耐高溫、耐高壓、耐腐蝕及不怕振動。

技術參數

產品應用

文件下載

• 說明書
  LGV型V型內錐流量測量節流裝置_DT_JS_1028_2018(A)
• 樣本
  LGV型V型內錐流量測量節流裝置
